Castamento de motor elétrico de alumínio: design, fabricação, proteção e precisão

Maximizando o fluxo de calor em invólucro elétrico de alumínio

Quando os engenheiros discutem revestimento de motor elétrico de alumínio dissipação de calor , eles estão realmente falando sobre gerenciar uma cadeia de resistências térmicas: a partir de enrolamentos de cobre ou laminações do estator nas características de jugo e montagem, através da parede da carcaça, na superfície externa e, finalmente, no ar ou líquido circundante. Qualquer ligação fraca nessa cadeia aumenta as temperaturas do ponto de acesso e comprime as margens de desempenho. A alta condutividade térmica do alumínio em comparação com as caixas ferrosas o torna uma primeira escolha óbvia, mas perceber que vantagem depende da seleção de materiais atenciosos, design de contato e engenharia de superfície. O objetivo não é simplesmente mover o calor; Está movendo calor previsivelmente enquanto controla o peso, a fabricação e o custo.

Vias térmicas dentro da caixa

Dentro do revestimento, o calor deixa os dentes do estator e o jugo por condução e cruzam o alojamento por meio de ajustes de prensa, interfaces de ligação ou compostos de envasamento. Uma interface de contato contínua e altamente carregada reduz a resistência ao contato. As etapas práticas incluem ajustes de prensa fortemente tolerados, materiais de interface finos e uniformes e pressão de fixação deliberada que evita a distorção. Onde é necessário envasamento ou preenchimento de lacunas, escolha os materiais que equilibram a condutividade com viscosidade para que molhem micro-asperidades sem prender o ar. Os designers geralmente melhoram a condução, estendendo os dentes do estator ou adicionando desvios de cobre que reduzem o comprimento do caminho. Como o alumínio se expande mais que o aço, a expansão diferencial a temperaturas operacionais deve ser considerada; Muita interferência na montagem pode se tornar muito pouco durante a operação quente, degradando a transferência térmica exatamente quando for mais necessária.

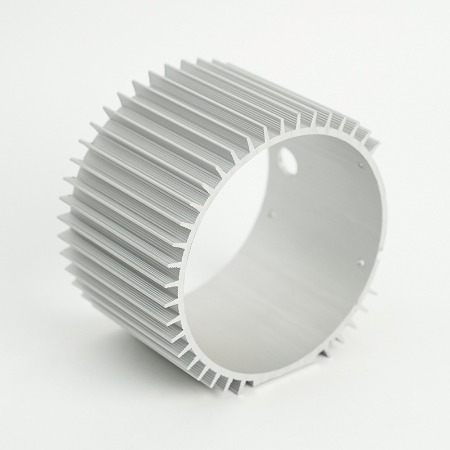

Geometria de barbatana, fluxo de ar e tratamentos de superfície

Fora do invólucro, a convecção domina. As barbatanas retas são simples e econômicas, mas as barbatanas com persianas ou onduladas perturbam as camadas dos limites e podem superar o fluxo de ar de baixa velocidade. O espaçamento das barbatanas deve explicar o risco de incrustação e os ângulos de fabricação. Os tratamentos de superfície podem ser contra-intuitivos: uma superfície micro-rouquada pode aumentar a transferência de calor convectivo, disparando turbulência, mesmo que reduz ligeiramente a condutividade, e uma camada anódica escura aumenta a emissividade, o que importa onde quer que a radiação seja não negligenciável. Se o motor vive dentro de uma mortalha ou ambiente sub-hob, o fluxo de ar duto com perfis de velocidade conhecido é mais confiável do que depender do fluxo incidental. Quando poeira ou insetos forem prováveis, escolha barbatanas mais grossas com espaçamento mais amplo para preservar o desempenho ao longo do tempo.

Notas materiais e condutividade térmica

Diferentes graus de alumínio comemoram a condutividade contra a castabilidade e a força. As ligas fundidas por matrizes de alto silício fluem lindamente e preenchem barbatanas finas, mas sua condutividade térmica é menor que os graus forçados. Por outro lado, as extrusões da série 6xxx forjada oferecem excelente condutividade e máquinabilidade, embora possam exigir mais usinagem para atingir geometrias complexas. Como a escolha do material interage com o processo, as decisões devem pesar ganhos térmicos contra os custos de ferramentas e partes da peça. As comparações a seguir colocam números em contexto antes do resumo da tabela completa.

• O alumínio normalmente conduz calor várias vezes melhor do que os aços inoxidáveis ​​à temperatura ambiente, o que pode se traduzir em menor aumento da temperatura para o mesmo fluxo de calor.
• Dentro das famílias de alumínio, as ligas de silício inferior ou as ligas geralmente conduzem melhor do que as ligas de fundição de alto silício, às custas de fundir paredes finas com a mesma facilidade.
• O magnésio é mais leve, mas geralmente conduz o calor com menos eficácia do que os graus de alumínio comum e pode complicar o gerenciamento de corrosão.

Métodos de teste e loops de feedback de design

Os modelos térmicos aceleram o aprendizado, mas devem ser ancorados pela medição. A termografia infravermelha revela pontos de acesso ao redor de ombros e interseções de costela. Testes calibrados de tabela de calor com cargas conhecidas validam CFD, enquanto o ciclo de choque térmico expõe a degradação da interface ao longo da vida. Os programas mais eficazes tratam o benchmarking térmico como um portão de rotina nos lançamentos de design, não um evento especial. Essa abordagem de sistemas é o que finalmente transforma a frase Dissipação de calor do motor elétrico de alumínio De uma consulta de pesquisa em uma vantagem competitiva no campo.

Escolhendo uma rota de produção e avaliação de parceiros

Selecionando um processo e verificando Fornecedores de moradia de motor fundido de alumínio fundido é um exercício multi-variável. A fundição de fundição se destaca em altos volumes com paredes finas e barbatanas integradas; A fundição de areia oferece flexibilidade e menor investimento de ferramentas ao custo de seções mais grossas; A extrusão mais a usinagem CNC fornece excelente acabamento e condutividade para geometrias mais simples; e a fundição em moldura permanente fica entre a areia e a fundição para corridas médias. A escolha certa equilibra geometria, tolerância, cosméticos e custo total de propriedade. Quando duas rotas parecerem viáveis, compare-as primeiro nas frases e confirme com um scorecard tabulado para que as compensações sejam transparentes para as equipes de engenharia, qualidade e fornecimento.

Die Casting vs. Sand Casting vs. Extrusion CNC

A fundição do dado geralmente vence onde você precisa de muitas barbatanas finas e espessura consistente da parede com repetibilidade apertada. A fundição de areia, enquanto mais grossa, suporta grandes caixas e iterações rápidas de design sem ferramentas altas. A usinagem CNC de extrusão faz sentido para conchas cilíndricas ou prismáticas, onde barbatanas lineares ou dutos simples podem ser cortados do estoque; Também preserva maior condutividade térmica do alumínio forjado. A fundição de investimentos pode obter detalhes finos, mas muitas vezes perde fundamento sobre o custo de peças maiores. Como o acabamento da superfície afeta a vedação, a pintura e a emissividade térmica, considere quanta usinagem ou pós-processamento cada rota precisa atingir o desempenho e os alvos cosméticos.

Ferramentas, tempo de entrega e custo total de propriedade

O custo total de propriedade (TCO) combina riscos de ferramentas amortizadas, preço de peça, sucata, frete e qualidade. A fundição do dado possui uma ferramenta mais alta, mas o baixo tempo de ciclo; O elenco de areia reverte isso. Se o volume anual for incerto, a partida da fundição ou da extrusão de areia pode desmoronar o programa e fornecer dados de demanda reais antes de se comprometer com as ferramentas difíceis. Por outro lado, quando a previsão de lançamento é firme e a geometria se adapta, mover -se cedo para a fundição pode pagar as ferramentas rapidamente, diminuindo o tempo do ciclo e a usinagem do conteúdo. A localização do fornecedor influencia o risco de logística e o prazo de entrega; Partido duplo com planos de inspeção comum e ferramentas intercambiáveis ​​podem estabilizar o suprimento.

Sistemas de qualidade e avaliação de fornecedores

Ao triagem morrer Caixa de motor de alumínio fundido fornecedores , olhe além das capacidades nominais. Solicite diagramas de fluxo de processo, exemplos de PFMEA e dados de capacidade estatística em caixas semelhantes. Revise os relatórios metalográficos para o controle de porosidade e sujeira a frio e pergunte como as estratégias de bloqueio/transbordamento reduzem o aprisionamento de gás em barbatanas finas. Validar que o equipamento de medição de coordenação e as plataformas de teste de pressão correspondem ao seu plano de inspeção. Um fornecedor maduro receberá um workshop conjunto DFM/DFMEA que reduz o risco antes que o aço seja cortado.

Estratégia de proteção e vedação ambiental

Projetando a gabinete do motor de alumínio resistente à corrosão IP65 Significa pensar holisticamente sobre água, poeira, produtos químicos, ciclismo de temperatura e casais galvânicos. O IP65 indica a construção e a proteção do pó dos jatos de água, mas passar em um teste de laboratório uma vez não é o mesmo que prosperar ao longo de anos no campo. Ambientes reais combinam spray de sal, poeira condutiva, óleos e gradientes térmicos que bombeam a umidade através de micro-gaps. Para ter sucesso, os recursos de vedação devem ser generosos, os revestimentos devem ser compatíveis e os metais diferentes devem ser isolados. Como a corrosão é um problema do sistema, muitas falhas remontam às interfaces - rápidas, chefes e tampas - em vez do próprio alumínio a granel.

Classificações de IP, juntas e respiradores

Comece escolhendo a geometria da junta que mantém a compressão após o envelhecimento: elastômeros de células fechadas de esponja para entrada de água baixa ou perfis moldados para o engajamento robusto do flange. Alvo as faixas de compressão que são responsáveis ​​por pilhas de tolerância; Use limitadores de compressão em tampas plásticas para evitar a superfície excessiva. Onde o revestimento aquece e esfria, um respiro de membrana equivale a pressão e reduz a tendência de puxar a umidade passando por vedações. As glândulas a cabo e as entradas de conduíte devem corresponder aos alvos de entrada; Mesmo uma glândula sob especificação pode degradar um design excelente.

Revestimentos, anodização e teste de corrosão

O alumínio não revestido forma um óxido protetor, mas ambientes ricos em cloreto exigem mais. A anodização aumenta a resistência à corrosão e a dureza da superfície; O revestimento em pó fornece um acabamento resistente e atraente; e os revestimentos de conversão melhoram a adesão da tinta. Quando as peças forem montadas com fixadores inoxidáveis, use arruelas ou selantes isolantes para mitigar o potencial galvânico. Validar sistemas de revestimento com testes de spray de sal neutro e testes de corrosão cíclica que incluem cupons de fendas representativos de juntas reais, não apenas painéis planos. A melhor prática é combinar vedação robusta com um acabamento adaptado ao meio ambiente e verifique com testes acelerados.

Prendedores, interfaces e metais diferentes

Os casais galvânicos dirigem muitos problemas de campo. Se forem necessários prendedores de aço inoxidável, isole-os do alumínio com arruelas em cativeiro, aplique anti-seeze compatíveis e evite geometrias de retenção de água. Onde os suportes de aço aparafusam para o revestimento, use o selante na articulação para reduzir a corrosão do fenda. Finalmente, trate os pontos de aterramento e as quebras de tinta deliberadamente para que os sistemas protetores não sejam involuntariamente comprometidos. Uma abordagem disciplinada transforma um "passe de teste IP" em um robusto gabinete do motor de alumínio resistente à corrosão IP65 Isso prospera em clima real e lavagem.

Redução em massa para transmissão moderna

Eletrificação é um prêmio sobre a eficiência do peso e do pacote, fazendo a busca por um Castamento leve de motor de alumínio para motores EV mais do que um slogan. A massa mais baixa melhora a eficiência do veículo, amplia a altura térmica e facilita o manuseio da montagem. Mas os cortes de peso não podem comprometer a rigidez da carcaça, o alinhamento do rolamento ou o comportamento acústico. A arte é remover gramas onde a estrutura contribui menos, preservando os caminhos de carga e o desempenho térmico. Fazer isso bem mistura a otimização da topologia, as nervuras amigáveis ​​ao elenco e a usinagem criteriosa que evita a criação de risers de estresse ou seções finas vulneráveis ​​à porosidade.

Topologia estrutural e alvos de peso

Comece com uma topologia acionada por rigidez: defina cargas de rolamento, reações da caixa de engrenagens e restrições de montagem e, em seguida, deixe um solucionador identificar corredores de material que carregam a maior parte do estresse. Traduza o resultado em costelas e teias fundíveis com transições uniformes de parede, filetes generosos e rascunho consistente. Para caixas cilíndricas, considere bandas de costela integrais que dobram como anéis de espalhamento de calor. Estabeleça alvos de peso e rigidez cedo para que as compensações sejam visíveis durante as revisões de projeto, em vez de descobertas durante o teste de DV.

Trade-off-offs térmicos

A redução de peso às vezes entra em conflito com o resfriamento. As paredes mais finas reduzem a área de condução, mas mais barbatanas mais finas podem restaurar a área convectiva se a fundição permitir. Se o CFD mostrar uma zona quente perto de um chefe de montagem, uma costela local do espalhador de calor poderá superar um aumento global de espessura de parede. Da mesma forma, um revestimento escuro e durável pode aumentar a emissividade e recuperar alguma margem térmica sem penalidade estrutural. O truque é combinar várias melhorias modestas, em vez de confiar em uma correção pesada. Quando uma jaqueta de glicol de água é viável, os canais integrados podem mudar completamente o regime térmico, permitindo a menor espessura da parede sem superaquecimento.

NVH, rigidez e integração

Peças leves podem tocar. Para manter um Castamento leve de motor de alumínio para motores EV O espaçamento silencioso e de sintonia e a espessura para quebrar os modos do painel e use padrões de costela assimétricos onde viáveis. Integração-como combinar escudos da extremidade do rotor, suportes de inversores ou coletores de líquido de arrefecimento-reove suportes e prendedores que adicionam peso e complexidade. Compare duas opções em palavras e confirme com uma tabela simples: uma caixa integrada pode economizar 8 a 12% de massa e dez prendedores, enquanto uma abordagem modular pode simplificar o serviço a um pequeno custo de peso. Tome decisões no contexto da estratégia de montagem e reparabilidade de campo, não o peso sozinho.

Usinagem e verificação de precisão

Transformando um lançamento áspero em um componente acabado depende de precisão - capturada pela frase Tolerância ao motor de alumínio usinada CNC 0,01mm . Embora nem todos os recursos exijam controle de dez microns, os comissários e os rostos de acasalamento costumam fazer. Conseguir isso requer mais do que máquinas capazes; Depende da estratégia de dados, fixação estável, controle térmico e monitoramento de capacidade de processo. Pense na usinagem como a última chance de alinhar o desempenho mecânico, térmico e de vedação com a intenção do design.

GD&T para rolamentos e ajustes

Defina dados que refletem como o invólucro é restrito no serviço. A concordância ou a posição dos furos do rolamento devem referenciar a face de montagem e o furo oposto para preservar o alinhamento do rotor. A circularidade e a cilíndrica no nível de poucos microns podem ser necessárias para proteger a vida útil. A planicidade nas tampas e nas interfaces de engrenagem suporta compressão de junta e malha de engrenagem. Em vez de acelerar toda a tolerância, concentre a precisão nos recursos que controlam o comportamento do sistema e permitem tolerâncias generosas em outros lugares para reduzir o custo.

Fixação, capacidade de processo e inspeção

Segurando um elenco de paredes finas sem distorção é um ofício. Use ninhos de formulário e vácuo, quando apropriado, e controle forças de fixação para evitar furos ovalizantes. A usinagem em estágio, portanto, a remoção de estoque pesada ocorre antes dos recursos de precisão. Temperatura do líquido de arrefecimento e aquecimento da máquina matem ao perseguir CNC usinado invólucro do motor de alumínio Tolerância 0,01mm ; Sem estabilidade térmica, as medições deriva e capacidade sofrem. Verifique as características críticas com CMMs e medidores de ar e monitore com o SPC para que as tendências sejam capturadas antes da fuga de peças. Um processo capaz deve demonstrar CP/CPK> 1,33 em dimensões críticas de segurança, com planos de reação claros quando os gráficos de controle sinalizam condições fora de controle.

Documentação, SPC e critérios de liberação

A documentação robusta traduz o know-how tácito em resultados repetíveis. Os planos de controle devem vincular as operações às características que eles criam e aos instrumentos que os verificam. A inspeção de primeira-artícula confirma a interpretação da impressão, enquanto as auditorias em andamento verificam se fixar, cortadores e programas correspondem ao estado aprovado. Para faces de vedação, combine verificações de acabamento superficial com planicidade; Para orifícios encadeados, verifique se a localização e a qualidade do arremesso. O teste final de vazamento de volumes fechados e verificação de ângulo de torque para inserções completam o pacote, garantindo que o revestimento acabado atenda às metas de desempenho, durabilidade e montagem quando sair da linha.

Comparações de referência rápida

As comparações abaixo resumem as declarações narrativas acima em uma única visão para apoiar decisões rápidas de troca e revisões multifuncionais.
